新余振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
新余振荡波局放耐压试验系统 10kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％,自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身安全混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰安全控制装置安全控制紧急停机功能和安全控制回路；含有紧急制动按钮和运行指示灯脉冲校准仪局放校准仪1pC – 200nC 无局放降频装置电容0.15 μF无局放装置带无局放连接装置

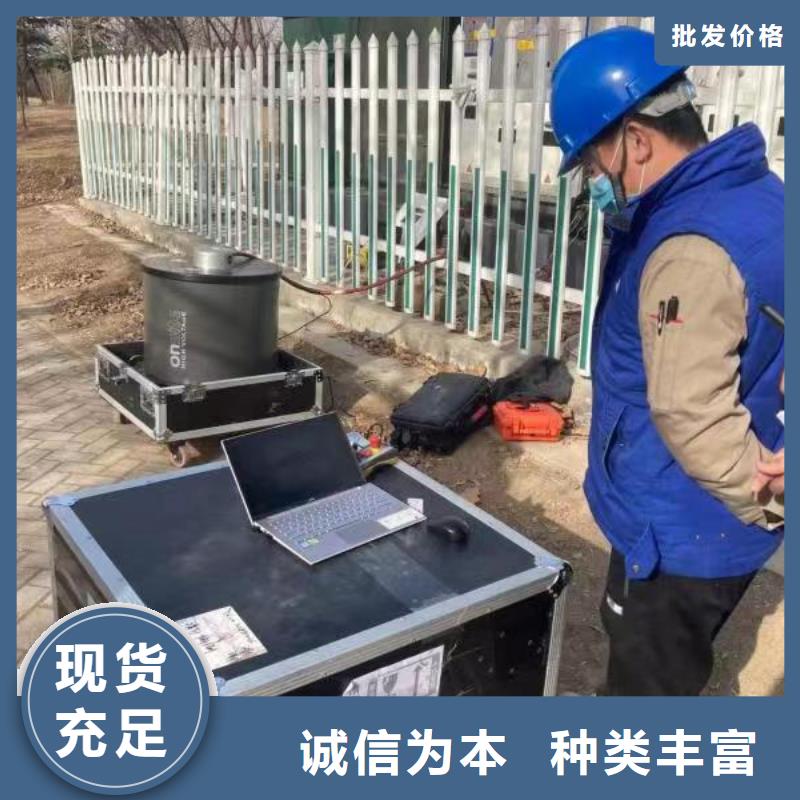

新余振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的安全距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式
天正华意电气设备有限公司已成为综合实力具有一定规模的 新余灭磁过电压测试装置、生产厂家，现有固定资金200万，员工60人，且位于有着 新余灭磁过电压测试装置、生产基地之的新余工业区，交通便利。 我厂在多年的运营中形成了具有独特的生产经营模式，检测设备齐全，开发产品快周期短且具有较强的新产品开发能力，销售和技术服务的合理体制以及产品质量保证体系的专业化 新余灭磁过电压测试装置、生产厂家。
